非开挖施工管理规定-MPP管

电力工程电缆敷设时，由于施工路线、工期等客观因素，地下管线施工常采用拔管顶管技术。从实际效果来看，非开挖技术对交通无影响，施工周期短。然而，非开挖技术仍然是我国电力企业乃至管道建设部门的一项新技术。没有统一的施工标准和技术木材标准。此外，由于不同地区的地理位置不同，地下管道系统也比较复杂。因此，非开挖施工是安全的，施工管道也是安全的。理论上有一些问题。为便于电力部门规范非开挖施工管理，根据电缆移交正常运行后易于维护管理的原则，参照各有关技术文件，编制以下管理规定，供参考和选用。并审核电力公司电力运行部门的意见。

1。供电单位工程管理部门（以下简称供电部门）在电缆敷设非特殊情况下，原则上应避免非开挖施工。

2。如果现场调查后不能采用明挖施工（如铁路、河流、繁忙路段或其他障碍物），则应采用非开挖技术，并在供电方案中明确标明（路径和长度）。

二。预设计和施工

从事管道非开挖施工的单位，必须具有相应的设计、施工资质。严格按照建设工程规划许可证的要求进行设计和施工。否则，供电部门将不接受交货点。供电部门应提前向用户明确说明，并负责施工单位的资质审查。

1。施工单位应向供电部门提供自己的非开挖施工规范或技术标准，并听取供电部门的意见，共同确定施工方案。

2。对外工程电力电缆施工前，供电单位项目经理应督促用户提前联系供电站，供电站应组织召开与施工单位（委托施工单位）之间电缆敷设非开挖施工协调会。英法公司）。

三。在召开初步设计和施工图设计审核会议前，建设单位应提前一周向供电部门提供本工程范围内的有关资料，包括：施工说明书或施工大纲；施工方案；施工概况；各种施工方案。圆形管道信息；地质勘探报告；管道工程规划许可证等，并明确项目经理。

4。供电部门有权对施工设计进行审查和否决。

5。施工单位应明确对施工质量的承诺，并形成协议文本，主要包括施工质量保修期、施工质量停电的法律责任、缺陷处理的承诺和保修期内的违约责任。等。

三。备件

1。电力电缆应满足各供电单元电缆选择和订货的技术要求。

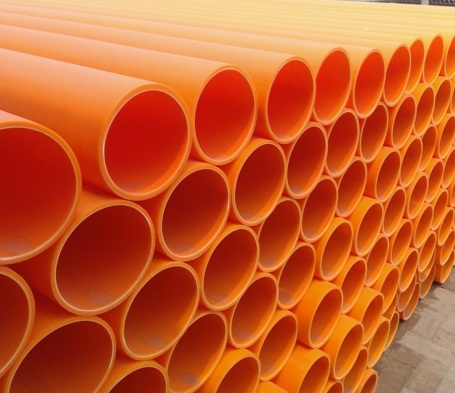

2。非开挖电缆套管应符合压电电缆敷设MPP管订货技术要求。

四层

1。在施工过程中，客户应提前2天通知供电部门，供电部门应通知供电站并派人到现场进行联合监测。

2。严格按照城市规划部门批准的设计图纸和线路进行施工，执行强制性施工标准、施工规范、施工及质量验收标准，使施工质量达到一级合格标准。rd.现场使用和施工设施数量应符合要求。

三。施工过程中遇到特殊困难，需要变更设计时，建设单位必须征得供电站同意，并签发设计变更书。

4。MPP管道的地下敷设路径应充分考虑地下岩土特性，尽量减少与各种地下设施的交叉。防止和避免机械、化学腐蚀、振动、热、杂质电流、虫害等对兔子MPP套管和电缆线路的损坏。

5。非开挖深度应根据设计和路面标高确定，而不是根据地面临时标高确定，以确保实际施工符合设计要求。为便于今后电缆的正常运行，根据地质条件和《铁路河流穿越规范》的要求，原则上管道埋深控制在18m以上。

6。电缆敷设前应检查电缆规格，检查有无近期试验合格证，电缆端部是否完好，保护层是否损坏。如发现问题，应根据情况进行处理和试验，合格后方可进行。

7。电缆敷设前，必须根据每根电缆的长度确定中间接头的位置。接头应放置在井的位置，以避免兔子在交叉口、雨棚门、与其他管道的交叉口或地形狭窄、维护不便的地方分散接头。

8。原则上每120米开挖一口工作井，以避免在检修期间敷设电缆时摩擦力过大或更换电缆过长。根据现场实际情况，工作井可采用露天和暗坑两种方式。

9。工作井尺寸应考虑电缆弯曲半径，满足接头安装的需要，使电缆在工作井内成为中间接头。工作井的高度应能使工作人员站起来操作。

10。在定向钻和定向钻中，孔径弯曲度应满足电缆和MPP管最小弯曲半径的要求。

11。非开挖扩管时，根据地下地质条件，套管直径应为套管外径的1.2～1.5倍。避免过小的孔径不利于套管的拉入，过大的孔径会引起地下岩土挤压套管的沉陷。施工中应根据地层变化及时调整钻机和泵，并采取技术措施，保证钻孔直径均匀、内壁光滑。

12。当采用非开挖非开挖钻进、定向钻进和顶管钻进时，将要敷设的MPP套管拉回扩孔拉入钻孔时，机械牵引力应小于70N\\\/m。

13。当电缆被拉入MPP管时，应使用电缆作为牵引头，并采取措施将电缆的摩擦和磨损降到最低。应保护电缆两端，以防电缆损坏。

14。当电缆穿过MPP管时，不需要严格拉伸。应呈波浪形（蛇形）铺设。松弛长度约为电缆长度的0.5%。

15。扩管完成后，应采取措施防止砖、砖等物体滑入孔内。电缆敷设后，MPP管应封堵，防止漏水和小动物进入。

16。与其他管道交叉的最小水平净距、最小垂直净距、深度和最小净距应符合《城市工程管道综合规划规范》（中华人民共和国国家标准GB50289-98）。MPP管道从铁路轨道顶部到排水沟底部的距离不得小于1 m，距离城市街道路面的距离不得小于0.5 m，距离除道路或轨道宽度外的管道每端2 m，距离管道每端2 m。在城市街道上，管道长度应延伸至车道的路面。应在道路和轨道的两端打明井或暗井。沿普通铁路平行敷设时，与铁路的最小允许接近距离不应小于3米。

17。电缆端部和管道图井应安装铭牌，标明电缆编号、起止点、电压、长度和电缆截面。地面上有明显的标志。

五、竣工验收

1。供电单位、供电站工程管理部负责非开挖电缆施工的验收。

2。非开挖竣工验收应满足下列条件：

（一）准确的人口位置；

（2）出口位置水平误差不超过（+0.5m）；

（3）无路面塌陷、洞口塌陷；

（4）本工程范围内的实际地下施工路径满足原设计要求。
